Finished

電路板:

成品正面:

成品背面:

上機:

C(10)10UF/50V *1並WIMA MKS2 0.1uF
C1,C2 WIMA MKP2 0.1uF/100V *2
C5,C6 飛利浦銀膜33pF *2
C7,C8 Nichicon muse 470UF/35V *2 並WIMA MKS2 0.1uF
C9 Silmic 100UF/25V *1並WIMA MKS2 0.1uF
C12,C14 WIMA MKS2 0.1uF  *2
IC1 49720HA *1
J1 RCA座(4RCA) 1
LED 1
Neutrik 6.3MM/立體 1

Phlips電阻

R1,R2,R7,R8,R9,R10,R14 10K 7
R3,R4 100K 2
R11 2.2K 1
R5,R6 47R/0.5W美國AB碳精 *2
VR1 10K Alps

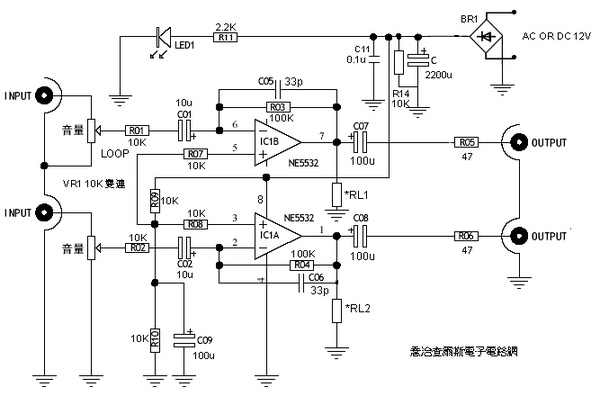

電路板與

不同之處在於多了C14 R14

穩壓正面

穩壓背面

穩壓使用7815穩壓  變壓器是中信PT-24

4個1N5062並0.01uF/400V

濾波nichicon3300uF/50V*1 並WIMA MKS2 0.1uF*1

M牌 7815

輸出 Silmic 100uF/25V*1並WIMA MKS2 0.1uF*1

原先穩壓要使用別人做好的電路板 但在詢問UCC關於變壓器的事後

UCC建議要玩不要玩這塊 因為架構不好( (囧) 主板東西都買好了)

所以就把手邊的東西湊一湊

再到這邊什麼都沒有 然後很貴的電料行買了他僅有的78XX系列 加上24V變壓器

(買不到15V 18V的) 7815+24V變壓器 壓差9V

原本很擔心… 幸好使用起來不會燙 只有微溫

第一次用洞洞板搭電路

蠻好奇若換成LM1086-15(?) 或LM318會不會有差

聽了幾天

數位進行曲同軸+4395platium+702&A900

與朱雀+玄武比較(同樣是49720HA

整體感覺就是透明飄逸(如果改用OPA2107更是如此)

但是低頻沉不下去 量也有少

背景沒有朱雀+玄武那麼黑

低頻部份 我不知道為什麼會如此

輸出交連我已改用無極性470uF…

我記得之前看到文章 好像是影響低頻

在這種OP電路 有4個位置?

就第一次自己備料及第一次搭洞洞板

還蠻好玩的

第一次焊東西的焊點:
